淺談ffc柔性軟排線的物理特性及電氣性能
- 作者: 陳中強
- 來源: 鑫美特FFC排線
- 日期 : 2020-11-05
FFC柔性軟排線廣泛應用于智能家居、車載電子、消費類電子、辦公設備等諸多領域，對其物理性能的實驗驗證及電氣性能的測試是出貨前每個ffc排線生產廠家必須要嚴格把控的一個重要關卡。那么ffc柔性軟排線要哪些方面測試其物理性能呢？
（1）ffc柔性軟排線耐壓測試：
使用耐壓測試儀進行測試，1.0或1.25間距的ffc軟排線置于AC1000V的環境中維持1min不擊穿， 0.5mm間距置于AC500V(水中或包鋁箔)。
（2）ffc柔性軟排線絕緣阻抗測試：
使用絕緣阻抗儀進行測試，驗證阻抗儀，空測阻抗無限大 (未放入線材)，0.5間距以上的ffc軟排線絕緣阻抗須＞1000MΩ(DC500V)； 0.5mm間距ffc軟排線絕緣阻抗>500MΩ。
（3）ffc柔性軟排線柔性測試：
（1）ffc柔性軟排線耐壓測試：
使用耐壓測試儀進行測試，1.0或1.25間距的ffc軟排線置于AC1000V的環境中維持1min不擊穿， 0.5mm間距置于AC500V(水中或包鋁箔)。
（2）ffc柔性軟排線絕緣阻抗測試：
使用絕緣阻抗儀進行測試，驗證阻抗儀，空測阻抗無限大 (未放入線材)，0.5間距以上的ffc軟排線絕緣阻抗須＞1000MΩ(DC500V)； 0.5mm間距ffc軟排線絕緣阻抗>500MΩ。
（3）ffc柔性軟排線柔性測試：

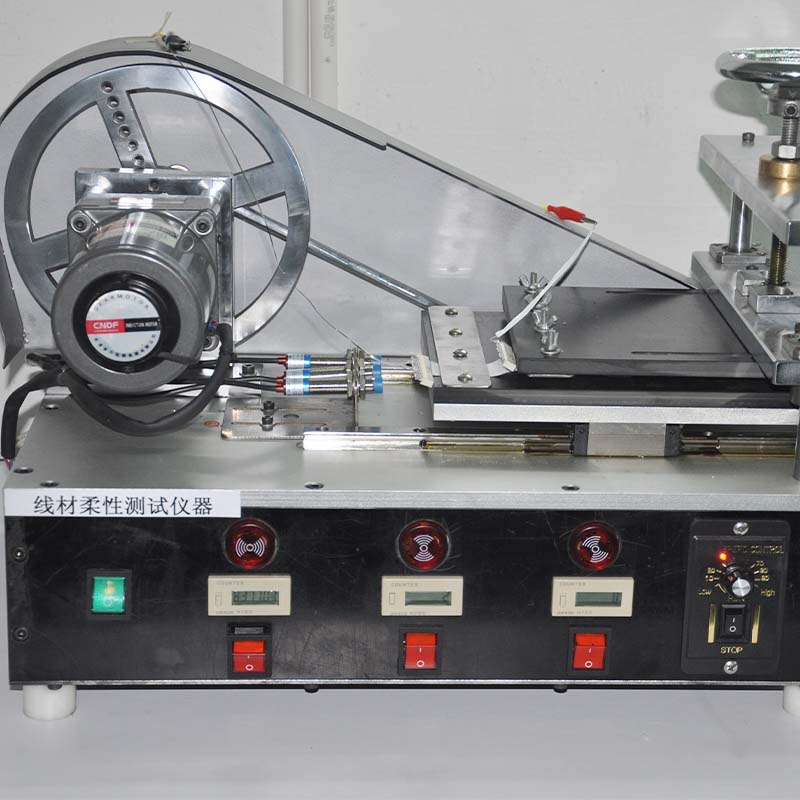

使用柔性測試儀測試，將ffc軟排線裝入柔性測試儀器里進行測試，轉角R=15，全程導通ok，出現導體拉斷會就自動停下并報警。
ffc軟排線的導體厚度T=0.035厚，柔性往復次數＞10,000,000次，為合格；
ffc軟排線的導體厚度T=0.05厚，柔性往復次數＞1,000,000次，為合格；
ffc軟排線的導體厚度T=0.1厚＞，柔性往復次數＞100,000次，為合格；
（4）ffc柔性軟排線耐熱測試：
使用電熱恒溫干燥箱測試，將ffc柔性軟排線置于85℃×96hrs后,耐壓/絕緣阻抗正常，外觀無變異。
（5）ffc柔性軟排線煙霧測試：
使用鹽霧試驗機測試，噴霧壓力1±0.1kg/cm²，試驗室溫度35±1℃,飽和空氣桶溫度47±1℃，5%鹽水,24小時后無生銹(銅綠)或塊狀腐蝕。
（6）ffc柔性軟排線焊錫測試：
用恒溫鉻鐵/錫爐、放大鏡、二次元測試。可焊性測試 ，245±5℃溫度下，保證浸錫面積95%以上；
耐熱性測試，在380±10℃溫度下，絕緣體收縮1mm以內。
（7）ffc柔性軟排線折彎測試：
使用折彎測試儀，當排線彎折次數＞20次,導體無斷裂，則是合格品。
（8）ffc柔性軟排線插拔測試：
使用插拔測試儀，F(xiàn)FC軟排線插拔次數＞30次,銅箔無翹起,補強板未分離。
ffc軟排線的導體厚度T=0.05厚，柔性往復次數＞1,000,000次，為合格；
ffc軟排線的導體厚度T=0.1厚＞，柔性往復次數＞100,000次，為合格；
（4）ffc柔性軟排線耐熱測試：
使用電熱恒溫干燥箱測試，將ffc柔性軟排線置于85℃×96hrs后,耐壓/絕緣阻抗正常，外觀無變異。
（5）ffc柔性軟排線煙霧測試：
使用鹽霧試驗機測試，噴霧壓力1±0.1kg/cm²，試驗室溫度35±1℃,飽和空氣桶溫度47±1℃，5%鹽水,24小時后無生銹(銅綠)或塊狀腐蝕。
（6）ffc柔性軟排線焊錫測試：
用恒溫鉻鐵/錫爐、放大鏡、二次元測試。可焊性測試 ，245±5℃溫度下，保證浸錫面積95%以上；
耐熱性測試，在380±10℃溫度下，絕緣體收縮1mm以內。
（7）ffc柔性軟排線折彎測試：
使用折彎測試儀，當排線彎折次數＞20次,導體無斷裂，則是合格品。
（8）ffc柔性軟排線插拔測試：
使用插拔測試儀，F(xiàn)FC軟排線插拔次數＞30次,銅箔無翹起,補強板未分離。
