耐高溫PI膜FFC排線耐高溫PI膜FFC排線
耐高溫PI膜FFC排線,耐高溫的上限是由PI膜決定的，導體（99.6%為銅）熔點是1000℃以上，顯然PI膜ffc排線的耐高溫的上限取決于PI耐高溫的極限，分析出PI的機構特點及性能參數就知曉了pi膜ffc排線的高溫承受程度。（一）FFC排線之pi膜的構造

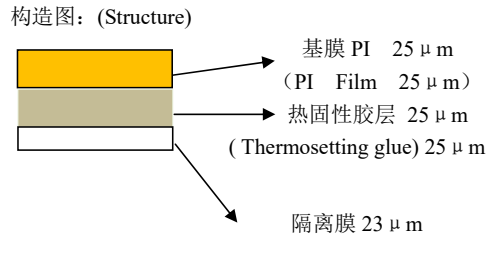

pi膜結構分析，厚度是重要參數，總厚度由基膜厚度與膠層厚度組成，基膜（即pi）厚度25u，膠層厚25u，pi膜總厚度是50u。在生產pi膜的過程中，膠層的下面放了一層隔離膜，一般隔離膜厚度23u。在隔離膜去掉之前，pi膜重量達到0.987kg/m²。
（二）FFC排線之pi膜的檢測標準
1.外觀質量：平整、無異物
2.顏色：基膜棕黃色，膠面半透明，與需方要求無明顯差別
3.總厚度：73±3um
4.膠層與寬裸銅導體附著力：≥60g/mm。
5.耐焊錫性能：260℃*30S;外觀平整；無鼓包；無分層。測試方法：膠膜貼合銅箔毛面；熟化 160℃*2h 后；冷卻后；裁成約 25mm*25mm;浸入 260℃錫爐 30S.
6.熱收縮率：MD：≤±0.5%，TD：≤±0.5%。
（三）pi膜ffc排線的制造關鍵點
壓接成型的條件為：壓合溫度實測 105℃以上，輥壓機壓合 6秒鐘以上;160℃固化 2h；壓力為 0.5~0.6mpa；拉伸速度為 200mm/min。
 |
